D-Star Relais DB0ZB B
die
Technik in Bildern
![Shack](Bilder/Shack.jpg)
die gesamte Technik für D-Star
Der
Controller und der TRX mit TX-BP
![TRX-Controller](Bilder/RX-TX_1.jpg)
Controller und TRX
![TRX](Bilder/RX-TX_2.jpg)
links der RX, rechts der TX
![TRX](Bilder/RX-TX_3.jpg)
links der TX, rechts der RX
links der
zusätzliche TX-Bandpass zum unterdrücken der
Senderrauschglocke - Datenblatt Bandpassfilter, bitte ins Bild klicken !
Ausschnitt, der
TX-Bandpass - Datenblatt Bandpassfilter, bitte ins Bild klicken !
der Controller
die
Rückseite vom Controller und TRX
Der
Aufbau der Weiche
einfaches Blockschaltbild
die Weiche im
Gehäuse

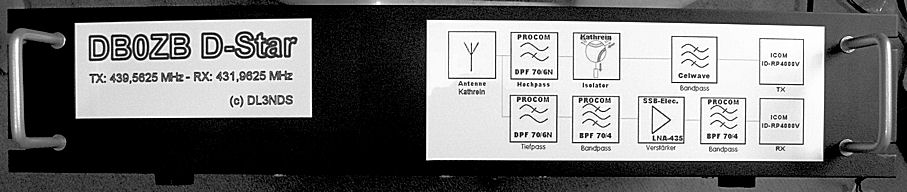

die fertige
Weiche, Datenblaetter weiter unten !
von vorne
gesehen, Datenblaetter weiter unten !
der
Isolator im Sender-Zweig
der
Vorverstärker mit 6db Dämpfungsglied - Datenblatt Vorverstaerker, ins Bild klicken !
die Weiche - Datenblatt Hoch-Tiefpassfilter, ins Bild klicken !
![Isolator](Bilder/Isolator.jpg)
der Isolator
![BP](Bilder/Bandpass.jpg)
Bandpaßfilter - davon befinden sich zwei im Gehäuse ! - Datenblatt Bandpassfilter, ins Bild klicken !
![VV](Bilder/VV.jpg)
der Vorverstärker mit 17dB
Der
PC
![PC-1](Bilder/PC-1.jpg)
von vorne
![PC-2](Bilder/PC-2.jpg)
die Bende ist geöffnet
![PC-3](Bilder/PC-3.jpg)
die Anschlüsse auf der Rückseite
![PC-4](Bilder/PC-4.jpg)
das Gerät mit seinem Innenleben
Die
komplette Technik
![PC-5](Bilder/PC-5.jpg)
die Technik von vorne im 19" Gestell
![PC-6](Bilder/PC-6.jpg)
von hinten gesehen
![PC-7](Bilder/PC-7.jpg)
der aktuelle Aufbau auf dem Schneebergturm
das wars !
(c) DL3NDS, 9. Oktober 2010
